Transferencia de calor Por Conducción, Convención y Radiación




En física: proceso por el que se intercambia energía en forma de calor entre distintos cuerpos, o entre diferentes partes de un mismo cuerpo que están a distinta temperatura.

El calor se transfiere mediante convención, radiación o conducción. Aunque estos tres procesos pueden tener lugar simultáneamente, puede ocurrir que uno de los mecanismos predomine sobre los otros dos. Por ejemplo, el calor se transmite a través de la pared de una casa fundamentalmente por conducción, el agua de una cacerola situada sobre un quemador de gas se calienta en gran medida por convección, y la tierra recibe calor del Sol casi exclusivamente por radiación.


En los sólidos, la única forma de transferencia de calor es la conducción. Si se calienta un extremo de una varilla metálica, de forma que aumente su temperatura, el calor se transmite hasta el extremo más frío por conducción. No se comprende en su totalidad el mecanismo exacto de la conducción de calor en los sólidos, pero se cree que se debe, en parte, al movimiento de los electrones libres que transportan energía cuando existe una diferencia de temperatura.

Esta teoría explica por qué los buenos conductores eléctricos también tienden a ser buenos conductores del calor. En 1822, el matemático francés Joseph Fourier dio una expresión matemática precisa que hoy se conoce como ley de Fourier de la conducción del calor. Esta ley afirma que la velocidad de conducción de calor a través de un cuerpo por unidad de sección transversal es proporcional al gradiente de temperatura que existe en el cuerpo (con el signo cambiado).



Si existe una diferencia de temperatura en el interior de un líquido o un gas, es casi seguro que se producirá un movimiento del fluido. Este movimiento transfiere calor de una parte del fluido a otra por un proceso llamado convección. El movimiento del fluido puede ser natural o forzado.

Si se calienta un líquido o un gas, su densidad (masa por unidad de volumen) suele disminuir. Si el líquido o gas se encuentra en el campo gravitatorio, el fluido más caliente y menos denso asciende, mientras que el fluido más frío y más denso desciende. Este tipo de movimiento, debido exclusivamente a la no uniformidad de la temperatura del fluido, se denomina convección natural.

La convención forzada se logra sometiendo el fluido a un gradiente de presiones, con lo que se fuerza su movimiento de acuerdo a las leyes de la mecánica de fluidos.

                                    RADIACIÓN

La radiación presenta una diferencia fundamental respecto a la conducción y la convección: las sustancias que intercambian calor no tienen que estar en contacto, sino que pueden estar separadas por un vacío. La radiación es un término que se aplica genéricamente a toda clase de fenómenos relacionados con ondas electromagnéticas.

Algunos fenómenos de la radiación pueden describirse mediante la teoría de ondas, pero la única explicación general satisfactoria de la radiación electromagnética es la teoría cuántica. En 1905, Albert Einstein sugirió que la radiación presenta a veces un comportamiento.

cuantizado: en el efecto fotoeléctrico, la radiación se comporta como minúsculos proyectiles llamados fotones y no como ondas. La naturaleza cuántica de la energía radiante se había postulado antes de la aparición del artículo de Einstein, y en 1900 el físico alemán Max Planck empleó la teoría cuántica y el formalismo matemático de la mecánica estadística para derivar una ley fundamental de la radiación.

La expresión matemática de esta ley, llamada distribución de Planck, relaciona la intensidad de la energía radiante que emite un cuerpo en una longitud de onda determinada con la temperatura del cuerpo. Para cada temperatura y cada longitud de onda existe un máximo de energía radiante.

Sólo un cuerpo ideal (cuerpo negro) emite radiación ajustándose exactamente a la ley de Planck. Los cuerpos reales emiten con una intensidad algo menor.

sábado, 7 de abril de 2018

(PDF) Leyes De La Termodinámica, Sus Propiedades y su importancia en el Área de Refrigeración




También conocido como principio de conservación de la energía para la termodinámica, establece que si se realiza trabajo sobre un sistema o bien éste intercambia calor con otro, la energía interna del sistema cambiará.
              Segunda Ley de la Termodinámica

Esta ley regula la dirección en la que deben llevarse a cabo los procesos termodinámicos y, por lo tanto, la imposibilidad de que ocurran en el sentido contrario (por ejemplo, que una mancha de tinta dispersada en el agua pueda volver a concentrase en un pequeño volumen).


La Tercera de las leyes de la termodinámica, propuesto por Walther Nernst, afirma que es imposible alcanzar una temperatura igual al cero absoluto mediante un número finito de procesos físicos. Puede formularse también como que a medida que un sistema dado se aproxima al cero absoluto, su entropía tiende a un valor constante específico.

El equilibrio termodinámico de un sistema se define como la condición del mismo en el cual las variables empíricas usadas para definir un estado del sistema (presión, volumen, campo eléctrico, polarización, magnetización, tensión lineal, tensión superficial, entre otras) no son dependientes del tiempo.

Ling para descargar PDF

No Olvides Compartir Ayuda a los Demas.

PDF¿Que es un Dampers y que Función Cumple en el Área de Refrigeración ?

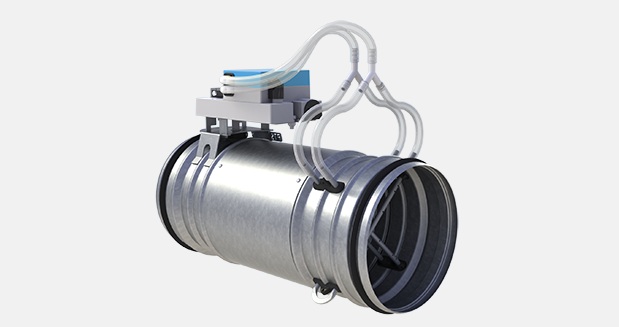

Son compuertas para control de flujo de aire; controladas a través de paneles de control de zona para aplicaciones de aire acondicionado y calefacción.
Pueden ser usados para controlar el flujo de inyección en cada zona o bien para el desfogue del flujo de aire excedente hacia la ductería del retorno.

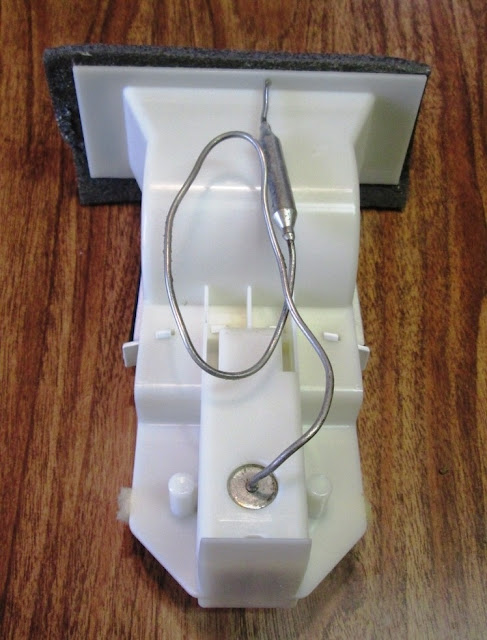

El control dampers en algunas marcas es una compuerta que funciona por medio de la temperatura, esta compuerta controla el flujo de aire del congelador hacia el refrigerador.

Hay varios modelos de Dampers algunos son motorizados para inyección ,otros son por gravedad osea (sin motor) para desfogue , liberan el flujo de aire excedente en la linea principal de distribución de aire y lo envían a la linea de retorno
Se  alimentan con un voltaje de 24v.

Ling para descargar PDF

viernes, 6 de abril de 2018

(VÍDEO) Cómo Medir placa de Aire Acondicionado tipo Split Toshiba Modelo (MCC- 562A -03) con Falla de encendido



(VÍDEO) En la Presente  se  Muestra cómo medir  placa de Aire Acondicionado tipo Split Toshiba  Modelo (MCC- 562A -03) con Falla de encendido y sus posibles Causas

                                                        VÍDEO




No olvides Compartir

(VÍDEO) Pasos para Revisión Tarjeta Electrónica Aire Tipo Ventana Para Detectar Fallas



Saludos a todos, Les dejo este pequeño Aporte Pasos Para Revisión De Tarjeta Electrónica Aire Tipo Ventana Para detectar Cualquier Falla  no olvides Compartir .

                                                     VÍDEO






jueves, 5 de abril de 2018

¿QUE ES UNA BOMBA DE CALOR? PDF



Es una máquina térmica que permite transferir energía en forma de calor de un ambiente a otro, según se requiera.

Una bomba de calor sirve para aire acondicionado, pero también para calefacción si el aparato es reversible.

Para ello utiliza las propiedades de cambio de estado de un fluido refrigerante y la 2º Ley de la termodinámica: el calor se dirige de manera espontánea de un foco caliente a otro frío, y no al revés, hasta que sus temperaturas se igualan. Ciclo-bomba-de-calo

Las bombas de calor son los dispositivos de climatización más eficientes que existen. Se basan en la técnica de “refrigeración por compresión“, que se aplica también a otros aparatos, como el refrigerador (frigoríficos), los sistemas de aire acondicionado o la climatización geotérmica.

Consiguen su elevada eficiencia, de hasta un 400%, gracias a que aprovechan las leyes de la física en su favor. Las bombas de calor absorben el calor de un sitio y lo transfieren a otro, tal y como hacen las bombas hidráulicas con el agua.

Debido a la posibilidad de invertir su funcionamiento, en la actualidad se utilizan como calefacción en invierno y como sistema de refrigeración en verano (aire acondicionado reversible, invirtiendo” el sentido de circulación del refrigerante).

Ling para descargar PDF

(PDF) +VIDEO Reloj Electrónico Programable Para Cavas Cuartos Electromecánico Marca Paragón,Especificaciones.,Esquemas de programación




El reloj programable Paragón es muy usado para el control del tiempo de congelamiento y descongelamiento (defrost) en una cava cuarto, la cual se usa en; licorerías, restaurantes, hoteles, panaderías, etc.

esta guía es para todos aquellos técnicos que trabajan en refrigeración, e instalan generalmente este reloj programable electromecánico; Modelo Paragon

 ¿Como funciona dicho Paragón?

EL Timer Paragón ha sido un dispositivo tradicional utilizado en los sistemas de refrigeración para el manejo y control del sistema de descongelación del Difusor o Evaporador que por sus características de funcionamiento o aplicación, requieran de ciclos o periodos de parada programados para la eliminación del hielo acumulado o para funcionar como dispositivo de puesta en funcionamiento o de desconexión de un componente que requieran una acción de funcionamiento especial.

El Timer Paragón en sí, es un componente o elemento de control y mando, tipo reloj que cuenta con un pequeño motor y un sistema de discos y piñones encargados de la función como reloj electromecánico; a través del cual se realizan una serie de conexiones de funcionamiento de dispositivos de control y mando como bobina de contactores, válvulas solenoides, controles de presión, de temperatura, o dispositivo de señal que son elementos de bajo consumo, entre otros.

Esquemas de conexiones y aplicaciones típicas del Paragón.













Ling Para Descargar PDF
Descargar:
